一.產品概述

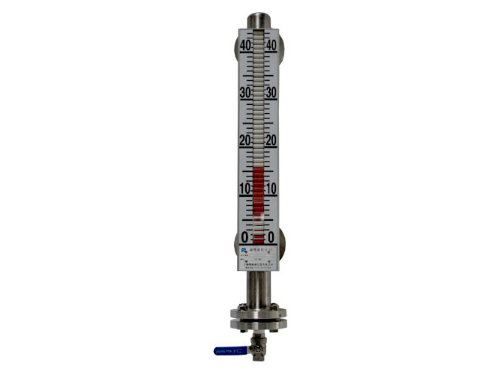

ZY-UZ 磁翻板液位計 是本公司創新設計的新一代磁翻板液位計，產品技術先進，結構合理，顯示清晰直觀，由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成，用於各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用於高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控製。產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，並且測量範圍大，配上液位報警、控製開關，可實現液位或界位的上下限報警和控製，配上液位變送器可將液位。界位信號轉換成二線製4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控製。UZ係列磁翻板液位計廣泛用於電力、石油、化工、冶金、環保、船舶、建築、食品等行業過程中的液位測量與控製。磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對）的作用促其翻板翻動並顯示紅白顏色，並隨浮子的移動指示不同的液麵高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
二.技術參數
1、法蘭尺寸及密封麵：DN15、DN20、DN25、DN40等
2、本體材質：304 316 316L PP塑料
3、量程範圍：299～8999
4、介質密度（g/cm3）：0.49～1.99
5、介質粘度： ≤0.019Pa.S
6、工作溫度℃：-39.9～349.99
7、壓力等級（MPa）：≤31.99
8、測量精度：≤±4.99
9、安裝方式：側裝式
10、防護等級：IP64.99
11、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
12、傳輸方式4-20ma。

三.安裝使用和維護
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm範圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，偏角≤3°。測量範圍＞4m時在安裝使用過程中應增加中間支撐點。
3、.液位計進入運行前，應先打開上法蘭氣相閥，然後緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，並用調節螺釘調整好零液位。
4、液位計護導管和主體導管保持垂直
5、安裝完畢後，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。

四.頂裝式磁翻板液位計選型表：

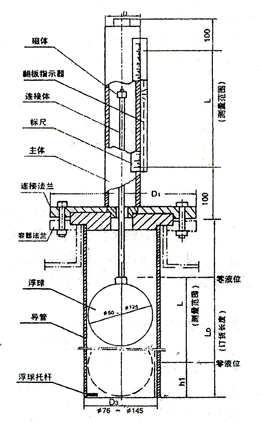

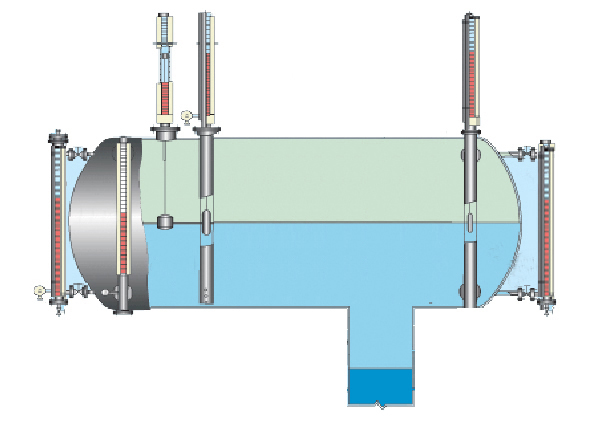

五.安裝形式尺寸圖與安裝示意圖：
