一、概 述
ZY-LDE-CRS型插入式電磁流量計它是基於法拉第電磁感應定律工作的，用來測量電導率大於5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用於測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用於石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
二、工作原理
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的係數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一係列的數字處理後，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，並設有RS－485等通訊接口，並支持HART和MODBUS協議。
三、儀表特點
■全數字量處理，抗幹擾能力強，測量可靠，精度高、流量測量範圍可達150：1；
■超低EMI開關電源，適用電源電壓變化範圍大，抗EMI性能好；
■采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的
穩定性，功耗低；
■采用SMD器件和表麵貼裝（SMT）技術，電路可靠性高；
■管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失；
■在現場可根據用戶實際需要在線修改量程；
■測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關；
■高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂；
■具有RS485、RS232、Hart和Modbus等數字通訊信號輸出；（選配）
■具有自檢與自診斷功能；
■小時總量計錄功能，以小時為單位記錄流量總量，適用於分時計量製（選配）；
■內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量，內部設有不掉電時鍾，可記
錄16次掉電時間。（選配）；
■紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）。
| 表1 |
| 公稱通徑
（特殊規格可定製） | 管道式四氟襯裏：DN10～DN600 | | 管道式橡膠襯裏：DN40～DN2200 | | 流動方向 | 正，反，淨流量 | | 量程比 | 150：1 | | 重複性誤差 | 測量值的±0.1% | | 精度等級 | 管道式：0.5級，1.0級 | | 被測介質溫度 | 普通橡膠襯裏：－20～＋60℃ | | 高溫橡膠襯裏：－20～＋90℃ | | 聚四氟乙稀襯裏：－30～＋100℃ | | 高溫型四氟襯裏：－20～＋180℃ | | 額定工作壓力
（高壓可定製） | DN10－DN150：≤1.6MPa | | DN200－DN350：≤1.0MPa | | DN400－DN1000：≤0.6MPa | | DN450－DN2200：≤0.25MPa | | 流速範圍 | 0.1－15m/s | | 電導率範圍 | 被測流體電導率≥5μs/cm | | 信號輸出 | 4～20mA（負載電阻0～750Ω），脈衝/頻率，控製電平 | | 通訊輸出 | RS485,MODBUS協議，HART協議 | | 供電電源 | AC220V或DC24V | | 要求直管段長度 | 上遊≥5DN，下遊≥2DN | | 連接方式 | 流量計與配管之間均（jun1）采用法蘭連接，法蘭符合國標：GB/T9115.1-2000 | | 防爆等級 | ExdeiallBT4-T6 | | 防護等級 | IP65，特殊訂製高可達IP68 | | 環境溫度 | －25～＋60℃ | | 相對溫度 | 5%～95% | | 消耗總功率 | 小於20W | |
| 四.產品選型 |
| 表2 |
| 型號 | 說明 | | ZY-LDE-CRS | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | | 通徑 | | | | | | | | | | 10-2200mm | | 組合 | S | 一體型 | | C | 插入型 | | 電極材料 | M | 不鏽鋼 | | T | Ti（鈦） | | D | Ta（鉭） | | H | 哈氏合金 | | P | Pt鉑 | | N | Ni鎳 | | 輸出方式 | 0 | 無輸出 | | 1 | 4-20mA/1-5KHz | | 2 | 4-20mA | | 襯裏材料 | X | 橡膠 | | F | 聚四氟乙烯 | | P | 聚乙烯 | | J | 聚氨酯橡膠 | | 就地顯示 | 0 | 無就地顯示 | | 1 | 就地顯示 | | 通訊方式 | 0 | 無通訊 | | 1 | RS485 | | 2 | RS232 | | 3 | Modbus | | 4 | Hart | | 接地環 | 0 | 無接地環 | | 1 | 有接地環 | | 2 | 有接地電極 | | 上限流量 | （n） | 上限流量（量程）m3/h | | 例：選用一台就地顯示型電磁流量計測量汙水，用戶管道為DN50，要求橡膠材料襯裏，不鏽鋼電極，4～20mA輸出，無通訊，上限流量為30m3/h。型號應為：LDE－50S－M1X100－30
2.選型說明：
儀表口徑的確定：請參照表3 | | 表3 | | | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | | Qmin（m3/h） | 0.05 | 0.1 | 0.3 | 0.4 | 0.8 | 1.2 | 2 | 3 | | Qmax（m3/h） | 3.5 | 8 | 15 | 22 | 35 | 55 | 95 | 150 | | 內徑 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | | Qmin（m3/h） | 5 | 8 | 12 | 18 | 25 | 35 | 50 | 60 | | Qmax（m3/h） | 220 | 350 | 550 | 800 | 1400 | 2200 | 3200 | 4500 | | 內徑 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | | Qmin（m3/h） | 80 | 120 | 180 | 230 | 300 | 400 | 500 | 600 | | Qmax（m3/h） | 5500 | 7500 | 9000 | 11000 | 13000 | 16600 | 21700 | 27468 | | 內徑 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | | Qmin（m3/h） | 800 | 1000 | 1200 | 1600 | 2100 | 2700 | 3300 | 4000 | | Qmax（m3/h） | 33900 | 41000 | 48800 | 66400 | 86800 | 109000 | 135000 | 164000 | | 內襯材料 | 名稱 | 符號 | 性能 | 高工作溫度 | 適用液體 | | 橡膠 | 氯丁橡膠 | CR | 耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕 | ＜60℃ | 自來水、工業用水、海水 | | 聚氨酯橡膠 | PU | 好的耐磨性能，耐酸堿性能較差 | ＜60℃ | 紙漿、礦漿等漿液 | | 氟塑料 | 聚四氟乙烯 | F4或PTFE | 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 | ＜160℃ | 腐蝕性強的酸堿鹽液體 | | 聚全氟乙丙烯譯名：
特氟隆FEP | F46或FEP | 化學性能等同於F4
抗壓、抗拉強度優於4 | ＜120℃ | 腐蝕性的酸堿鹽液體 | | 四氟乙烯和乙烯的共聚物 | F40或ETFE | 化學性能等同於F4
抗壓、抗拉強度優於4 | ＜120℃ | 腐蝕性的酸堿鹽液體 | | 塑料 | 聚乙烯 | PO | 耐稀酸、堿、鹽的腐蝕 | ＜60℃ | 耐酸堿鹽液體的汙水 | | 聚苯硫醚 | PPS | 耐稀酸、堿、鹽的腐蝕 | ＜100℃ | 耐酸堿鹽液體的汙水 | | 2.選型說明
電極、接地環材料的確定：請參照表5 | | 表5 | | | | | 316L | 適用：1.生活用水，工業用水，原水井水，城市汙水
2.弱腐蝕性酸、堿、鹽溶液 | | 哈氏合金B | 適用：1.鹽酸（濃度小於10%）等非氧化性酸
2.氫氧化鈉（濃度小於50%），一切濃度的氫氧化鈉堿溶液
3.磷酸，有機酸
不適用：硝酸 | | 哈氏合金C | 適用：1.混酸和鉻酸與硫酸的混合溶液
2.氧化性鹽類如Fe+++、Cu++、海水
3.磷酸，有機酸
不適用：鹽酸 | | 鈦（Ti） | 適用：1.鹽，如：⑴ 氯化物（氯化物/鎂/鋁/鈣/銨/鐵等）
⑵ 鈉鹽、鉀鹽、銨鹽、次鋁酸鹽、海水
2.濃度小於50%氫氧化鉀、氫氧化銨、氫氧化鋇堿溶液
不適用：鹽酸、硫酸、磷酸、氫氟酸等還原性酸 | | 鉭（Da） | 適用：1.鹽酸（濃度小於40%），稀硫酸和濃硫酸（不包括發煙硫酸）
2.二氧化氯，氯化鐵、次氯酸、氰化鈉、乙酸等
3.硝酸（包括發煙硝酸）等氧化性酸，溫度低於80℃的王水
不適用：堿、氫氟酸 | | 鉑（Pt） | 適用：幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸）
不適用：王水、銨鹽 | | 碳化物 | 適用：紙漿、汙水、能抗固體顆粒幹擾
不適用：無機酸、有機酸、氯化物 |
若不能確定選用何種襯裏材料及電極材料請參照第七部分“電極和襯裏耐腐蝕材料一覽表” |

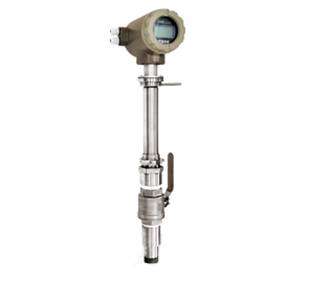

插入式電磁流量計安裝示意圖
